雙絞線是局域網中運用最為一般的傳輸介質，尤其在星型網絡圖譜結構中更是必不可少的傳輸介質，其功能及質量的奢華直接影響局域網功用的好壞。下面和
頤澤科技一起來了解一下雙絞線的分類和一些特點。

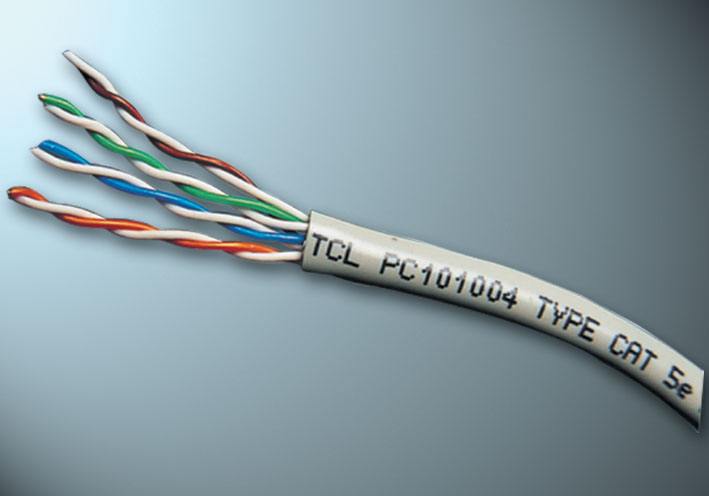

雙絞線的絕緣片內封裝有一對或一對以上的雙絞線，為了下降干擾，每一對雙絞線一般由兩根絕緣銅導線相互環繞而成，沒根銅導線的絕緣層上分別涂油不同的色彩，便于接線時區分。
雙絞線的分類有兩種方法：一種是依照運用范疇進行分類，另一種是依照是否屏蔽進行分類。
依照運用范疇分類
1、一類線
首要用于語音傳輸（一類規范首要用于八十年代初之前的電話線纜），不同于數據傳輸。
2、二類線
傳輸頻率為1MHZ，用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見于運用4MBPS規范令牌傳遞協議的舊的令牌網。
3、三類線
指現在在ANSI和EIA/TIA568規范中指定的電纜，該電纜的傳輸頻率16MHz，用于語音傳輸及最高傳輸速率為10Mbps的數據傳輸首要用于10BASE-T。
4、四類線
該類電纜的傳輸頻率為20MHz，用于語音傳輸和最高傳輸速率16Mbps的數據傳輸首要用于根據令牌的局域網和 10BASE-T/100BASE-T。
5、五類線
該類電纜增加了繞線密度，外套一種高質量的絕緣材料，傳輸率為100MHz，用于語音傳輸和最高傳輸速率為10Mbps的數據傳輸，首要用于100BASE-T和10BASE-T網絡。這是最常用的以太網電纜。
6、超五類線
超5類具有衰減小，串?dāng)_少，而且具有更高的衰減與串?dāng)_的比值（ACR）和信噪比（Structural Return Loss）、更小的時延差錯，功能得到很大進步。超5類線首要用于千兆位以太網（1000Mbps）。
7、六類線
該類電纜的傳輸頻率為1MHz～250MHz，六類布線體系在200MHz時歸納衰減串?dāng)_比（PS-ACR）應該有較大的余量，它提供2倍于超五類的帶寬。
六類雙絞線的傳輸功能遠遠高于超五類規范，最適用于傳輸速率高于1Gbps的運用。六類與超五類的一個重要的不同點在于：改進了在串?dāng)_以及回波損耗方面的功能，對于新一代全雙工的高速網絡運用而言，優秀的回波損耗功能是極重要的。六類規范中取消了基本鏈路模型，布線規范選用星形的拓?fù)浣Y(jié)構，要求的布線間隔為：永久鏈路的長度不能超過90m，信道長度不能超過100m。
依照是否屏蔽分類
1、屏蔽雙絞線
屏蔽雙絞線在雙絞線與外層絕緣封套之間有一個金屬屏蔽層。屏蔽雙絞線分為STP和FTP，STP指每條線都有各自的屏蔽層，而FTP只在整個電纜有屏蔽裝置，而且兩頭都正確接地時才起作用。所以要求整個體系是屏蔽器材，包括電纜、信息點、水晶頭和配線架等，一起建筑物需要有良好的接地體系。屏蔽層可減少輻射，避免信息被竊聽，也可阻撓外部電磁干擾的進入，使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率。
2、非屏蔽雙絞線
非屏蔽雙絞線是一種數據傳輸線，由四對不同色彩的傳輸線所組成，廣泛用于以太網路和電話線中 。非屏蔽雙絞線電纜具有以下長處：1.無屏蔽外套，直徑小，節約所占用的空間，成本低；2.重量輕，易彎曲，易裝置；3.將串?dāng)_減至最小或加以消除；4.具有阻燃性；5.具有獨立性和靈活性，適用于結構化歸納布線。因此，在歸納布線體系中，非屏蔽雙絞線得到廣泛運用。
雙絞線在企業
網絡布線運用比較常見，一般在網絡布線中通常運用超五類非屏蔽雙絞線，這類雙絞線性價比高，一起也能滿足一般企業的網路要求。一般我們在制作雙絞線時選用568B的方法，如果我們對于
雙絞線接法不是很了解，可以參考前面
頤澤科技分享的文章。
